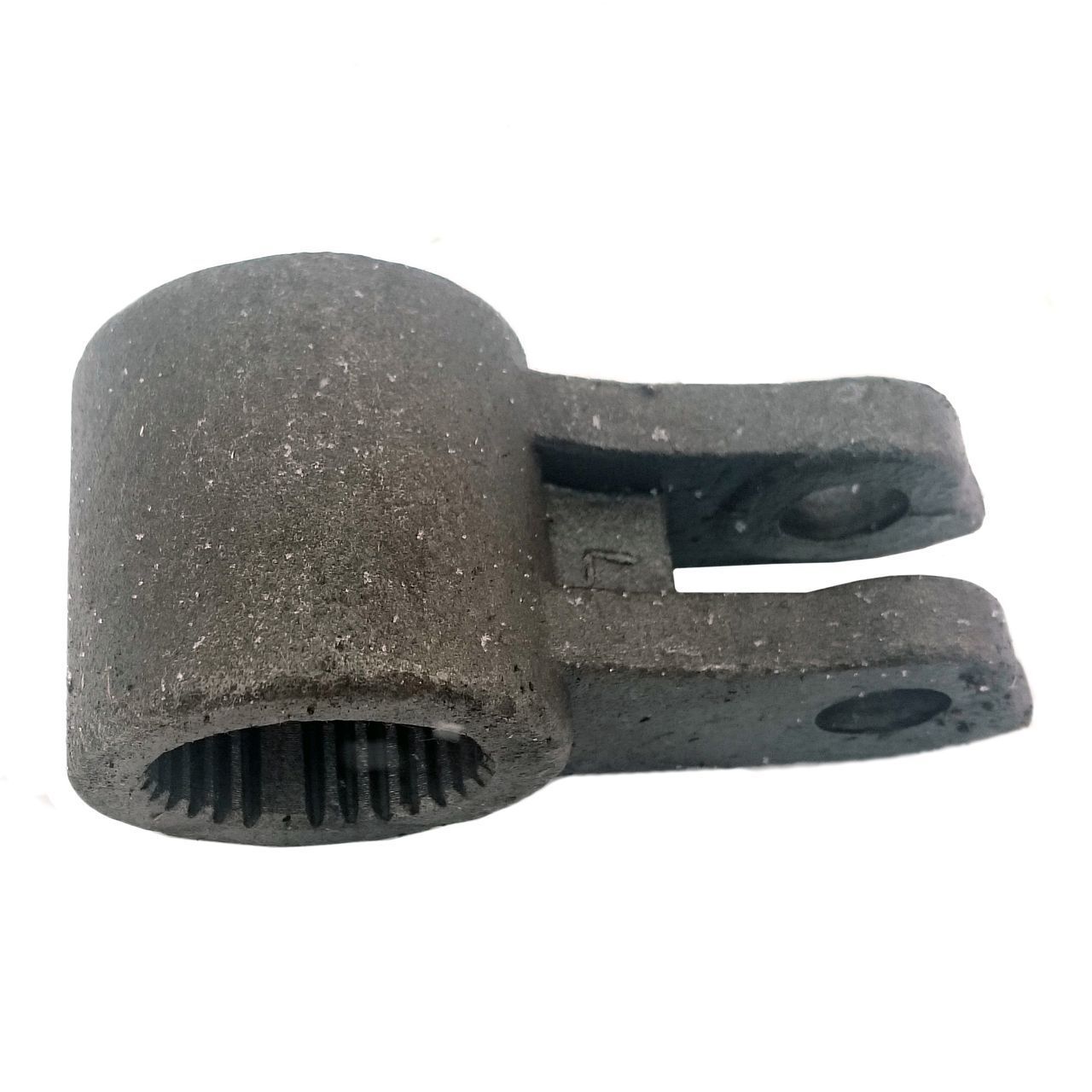

Рычаг подъемный внутренний шлицевой (Шток закрепляется с помощью пальца) Уралец/Синтай

Рычаг подъемный внутренний шлицевой (Шток закрепляется с помощью пальца) Уралец/Синтай

2 780 руб.

Категория:

Описание

Рычаг Шлицевой подъемный внутренний — предназначен для передачи поступательного движения на подъемные рычаги.

Детали

Каталог

Уралец/Xingtai
Страница

70 Рис. 33
Позиция

45
Стеллаж

Н14
Полка

4
Ячейка

1
Размеры

Общая длина — 138 мм.
Высота — 60 мм.
Наружный диаметр — 65,5 мм.
Мелких шлицов — 27 шт.
Центрующий широкий шлиц — 1 шт.
Внутренний диаметр по вершинам шлицов — 42 мм.
Внутренний диаметр по впадинам шлицов — 45 мм.
Внутренний диаметр отверстия под палец — 18,5 мм.
Применимость

Минитрактора Уралец/ Синтай/ Xingtai
